Llaves de Tubo o Bocallaves y sus accesorios
Adecuado para: Tornillos y tuercas de cabeza hexagonal o cuadrada
Familia: Herramienta de unión desmontable
➔ DESCRIPCIÓN Y FUNCIÓN
✔ Es una herramienta manual destinada a ejercer esfuerzos de torsión para apretar o aflojar tornillos y tuercas que posean cabezas que correspondan a las bocas de la herramienta.
✔ Son conocidos también con el nombre de llaves de tubo/copa/dados/zócalo, o bien como herramientas de tubo o de buje, son instrumentos irreemplazables en muchas aplicaciones y de uso obligado en cualquier taller mecánico.
✔ Las llaves de tubo están fabricadas en acero templado y poseen un cuerpo o brazo por donde se sujetan, y una o dos cabezas con bocas de una medida diferente (para que pueda servir para apretar dos tornillos diferentes).
✔ Es una herramienta que se acopla a una llave de crique (también conocida como llave de carraca o de trinquete), un mango articulado, un torquímetro u otra herramienta giratoria, tanto manual como eléctrica, para ajustar o aflojar un elemento de sujeción removible, tal como una tuerca, un perno, un bulón o un tornillo.
✔ Las llaves se clasifican según las dimensiones de la abertura de sus bocas expresada en milímetros o pulgadas, que coincide con las medidas entre las caras del tornillo o tuerca a manipular y por la medida del encastre, expresada en pulgadas. En talleres se suelen encontrar juegos de estas llaves que normalmente van desde los 6 milímetros hasta los 32 milímetros, siendo las de mayor medida consideradas como herramientas especiales.
✔ Existe una gran variedad, entre otras, de bocallaves largas, bocallaves con punta destornillador y diversos accesorios que mencionaremos más adelante, que permiten alcanzar elementos de sujeción profundos o con cabeza ahuecada (por ejemplo, tornillos Torx).
✔ Hay prácticamente un bocallave para cada tipo de tuerca o cabeza de perno, etc., tanto regular como ahuecada, y esto, además de permitir la aplicación de un mayor torque, reduce la posibilidad de deformar la tuerca o la cabeza de perno.
🔔Tipos dellaves de tubo
a) Bocallaves hexagonales
En un extremo que presenta una ligera hendidura tienen un orificio cuadrado, llamado encastre, de 5 medidas ISO diferentes (1/4, 3/8, 1/2, 3/4 y 1 pulgada) por el cual se acoplan a la herramienta giratoria.
 |
| Bocallaves hexagonales |
El otro extremo es el que hace contacto con el elemento de sujeción a instalar o extraer, y tiene un diseño hexagonal (6 caras) o bi-hexagonal (12 caras, apto para elementos de sujeción cuadrados) en distintas medidas, tanto en unidades métricas como imperiales. Aunque no sean concretamente un hexágono, también se consideran hexagonales los diseños de 8 caras.

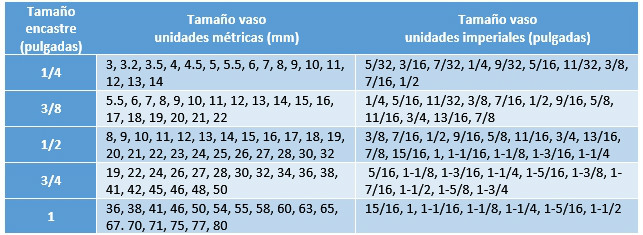

La siguiente tabla detalla los tamaños más comunes de tubos hexagonales en ambas unidades.
 |
| Tamaño de Tubos Hexagonales |
Dentro de los tubos hexagonales también tenemos las que presentan un acople Torx. Pueden aplicar más torque que los tubos hexagonales o bi-hexagonales convencionales, sin dañar la cabeza del elemento de sujeción. Su uso más frecuente es en los motores de automóviles donde se requiere un alto torque y fuerza de fijación; por ejemplo, es común encontrar tornillos Torx en la culata.
b) Bocallaves con punta destornillador
Son una variante de los anteriores, puesto que combinan un tubo hexagonal con una punta de
destornillador y pueden manufacturarse en una sola pieza, o bien, con dos piezas unidas. El encastre es idéntico a los tubos hexagonales, por lo que se acoplan a una herramienta giratoria de la misma manera que estas. La diferencia reside en el otro extremo, el cual es una punta macho que puede ser hexagonal (como la de la figura de abajo), ranurada, estriada, Phillips, Torx o Pozidriv, y se usa para ajustar o aflojar tornillos con hendidura tipo hembra (en la figura se representa un tornillo con hendidura hexagonal conocidos como "Tornillos Allen").
 |
| Bocallaves con punta de destornillador |
c) Tubos de impacto
Están diseñados para usarse con llaves de impacto (pistolas neumáticas), que son capaces de entregar un mayor torque que las llaves de crique y los mangos articulados, así como producir mayor vibración gracias a la acción de impacto.
 |

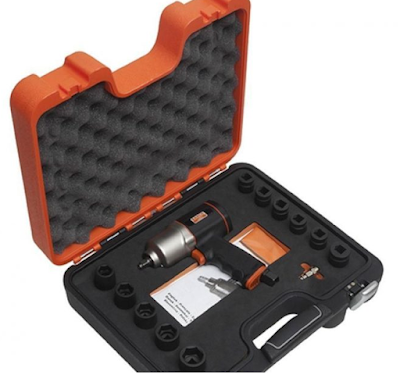

| Bocallaves de Impacto |
Se fabrican a partir de un grado más dúctil y menos frágil de acero, diseñado para soportar la mayor magnitud de torque y vibración que podrían romper un bocallave común. Se comercializan en juegos de impacto como vemos en la figura de arriba y presentan un color oscuro debido a un recubrimiento superficial diferente, lo que ayuda a identificar los bocallaves adecuados para usar con llaves de impacto y los que no lo son.
d) Tubos de serie corta y larga
Dependiendo del tipo de elemento de sujeción a ajustar o aflojar, los bocallaves se presentan en dos versiones: corta, o estándar (entre 3 y 5 cm de longitud) y larga (entre 7 y 9 cm de longitud). Esto es importante en situaciones en las que un bocallave estándar no sería adecuado, por ejemplo, cuando se debe girar la tuerca de un perno demasiado largo, tal como vemos en la siguiente figura.
 |
| Bocallaves de serie corta y larga |
e) Llaves de tubo para bujías
Precisamente un tipo de tubo largo es el que se usa para instalar y extraer las bujías de encendido de diversos motores. Tienen encastre cuadrado y vaso hexagonal o bi-hexagonal, y algunos cuentan con una pieza de goma espuma en su interior que ayuda a sostener correctamente la bujía y evitar, de esa manera, que esta resulte dañada por las paredes internas del bocallave.
 |
| Bocallave para Bujía |
f) Tubos aislados
Como parte de la gama de herramientas aisladas , estos bocallaves están provistos de un recubrimiento, frecuentemente formado por dos capas de diferentes colores, casi siempre rojo y amarillo, que las protege de la corriente eléctrica. Sin embargo, puesto que los bocallaves no proporcionan un aislamiento seguro de la corriente eléctrica, siempre se comercializan en juegos exclusivos (figura siguiente) que incluyen herramientas giratorias, como llaves de crique o mangos articulados, también sometidas al tratamiento aislante correspondiente.
 |
| Bocallaves Aislados |
g) Llaves de tubos pasantes
No tienen un encastre cuadrado como los demás tubo, sino que son huecos y están diseñados para encajar en una llave de crique también hueca. De esta manera, tanto el tubo como el orificio de la llave de crique atraviesan completamente pernos muy largos, permitiendo que el vaso del tubo se acople a la tuerca a girar. Esto significa que los tubo pasantes pueden usarse para instalar o retirar tuercas en tornillos demasiado largos que impedirían el uso de un bocallave de serie larga. Los tubos pasantes también se comercializan en juegos exclusivos que incluyen una llave de crique hueca (figura de abajo).
 |
| Bocallaves Pasantes |
🔔Accesorios
Todos los tuboS que acabamos de ver se combinan con diversos accesorios que por lo general conforman prácticos y completos maletines, aunque también pueden adquirirse por separado. Veamos detalladamente cada uno de esos accesorios y para qué se usan.
a) Herramientas giratorias manuales
i) Llaves de crique
Pueden usarse para girar rápidamente un tubo en espacios confinados donde sólo es posible efectuar un pequeño grado de movimiento con el mango. Tienen transmisión macho cuadrada, provista de un cojinete de bolas con resorte para fijar a un tubo. Las llaves de crique en su mayoría, poseen un mecanismo de dirección reversible.
 |
| Llave de crique con mecanismo reversible. |
En estos modelos, el cambio de dirección puede efectuarse fácilmente con una mano, accionando una pequeña palanca de inversión que garantiza un cambio rápido de dirección sin interrupciones, mientras la otra mano puede sujetar la pieza de trabajo.
ii) Mango articulado
Es una herramienta muy larga, de entre 230 mm (9″) y más de 600 mm (24″) de longitud, y presenta una articulación justo detrás de la transmisión cuadrada, que facilita los movimientos de la barra. Su uso más difundido es para aflojar elementos de sujeción muy ajustados porque su longitud adicional permite que, con la misma cantidad de fuerza, se genere significativamente más torque que una llave de crique de longitud estándar, cuyo uso podría dañar su mecanismo de trinquete. Otro uso optativo del mango articulado es para lograr una primera media vuelta del elemento de sujeción, para luego continuar con una llave de crique.
 |
| Mango Articulado |
iii) Barra deslizable en T
Son herramientas giratorias simples que consisten en una barra recta y un cuadrante macho cuadrado deslizable para conectar a un bocallave con encastres de 1/4, 3/8, 1/2, 3/4 y 1 pulgada.
 |
| Barra deslizable en T |
Si el cuadrante se ubica en el medio de la barra, esta puede asirse firmemente con las dos manos, mientras que si se desliza totalmente hacia un lado (como vemos en la figura de arriba) puede impartirse un mayor apalancamiento y torque al bocallave. Estas barras deslizables pueden usarse siempre que no haya ningún obstáculo que impida girarlas completamente alrededor de un círculo completo.
iv) Berbiquí
Tiene el mismo mecanismo de encastre cuadrado de las demás herramientas giratorias, y el mango en el extremo rota libremente alrededor del vástago. Esto le permite girar muy rápidamente, ahorrando tiempo y esfuerzo.
 |
| Berbiquí |
Sin embargo, el berbiquí tiene varios inconvenientes: es largo y por lo tanto requiere de suficiente espacio para caber y girar. Además, no se puede aplicar mucho torque, por lo que puede requerir otra herramienta giratoria para aflojar inicialmente el elemento de sujeción.
v) Extensión con mango
Es una herramienta similar a un destornillador y está provista de transmisión macho cuadrada de 1/4, 3/8 y 1/2 pulgada, en la que se acopla un bocallave por medio de un mecanismo de cojinete de bolas con resorte.
 |
| Extensión con Mango |
Se usa principalmente con tubo pequeños, ya que permite el giro rápido de estas, pero no puede aplicar una gran cantidad de torque. Algunas tienen una transmisión cuadrada hembra en la parte superior del mango (imagen de la parte inferior en la figura de arriba) para usarlas como barra de extensión, o bien, para acoplar una llave de crique o una barra deslizable en T, lo cual posibilita la aplicación de mayor cantidad de torque. Las extensiones con mango tienen uso frecuente en el montaje y la reparación de equipos electrónicos, y las diseñadas especialmente para este uso se comercializan con características antiestáticas, es decir, no descargan energía electrostática que podría dañar los equipos electrónicos.
b) Adaptadores Estas piezas son necesarias cuando debemos usar una herramienta giratoria (por ejemplo, llave de crique, mango articulado, etc.) que tiene una transmisión cuadrada que es mayor o menor que el tamaño del encastre de nuestro tubo. Se colocan entre la herramienta giratoria y el bocallave, y pueden usarse varios adaptadores para permitir el uso de una herramienta giratoria de cualquier tamaño con un bocallave de cualquier tamaño. Dos adaptadores muy usados son, por ejemplo, los que vemos en la siguiente figura: el reductor cuadrado macho de 3/8″ a cuadrado hembra de 1/4″ y el aumentador cuadrado macho de 3/8″ a cuadrado hembra de 1/2″
 |
| Adaptadores |
c) Barra de extensión
Se conecta entre cualquier herramienta giratoria y un tubo para otorgar un mayor alcance y puede ser útil para acceder a elementos de sujeción de cabeza ahuecada o ubicados en lugares difíciles. Puede adquirirse en una amplia gama de longitudes de 50 a 300 mm (2 a 12 pulgadas). Algunos fabricantes ofrecen barras de extensión flexibles (imagen inferior en la figura de abajo) que se curvan fácilmente y permiten el acceso a áreas difíciles o alrededor de esquinas. Algunas de estas barras flexibles permiten girar elementos de sujeción en una sola dirección, por lo que debemos asegurarnos de usar una que responda a la dirección requerida, o bien, una que funcione en ambas direcciones.
 |
| Barra de Extensión |
Las barras de extensión son más largas que los tubos largos y pueden combinarse entre sí para lograr una longitud aún mayor. Esto no solo permite un gran alcance en cilindros, o a través de obstrucciones, del que podría lograr un tubo largo, sino también el acceso a elementos de sujeción ubicados en ángulo, a los cuales no puede llegar un tubo largo.
d) Junta universal o cardán
Se coloca entre la herramienta giratoria y un tubo (o barra de extensión), permitiendo que el bocallave y/o barra de extensión puedan torcerse y girar en cualquier dirección, y de esa manera el movimiento de rotación de la herramienta giratoria se transfiere, en ángulo y a través de la junta universal, al bocallave.
 |
| Junta Universal o Cardán |
Se usa con frecuencia en combinación con una barra de extensión para llegar a elementos de sujeción atascados o en lugares difíciles y confinados. Es más resistente que una barra de extensión flexible y por lo tanto permite aplicar más torque al bocallave y al elemento de sujeción. Se comercializa generalmente en las medidas de cuadrante macho/hembra de 1/4, 3/8 y 1/2 pulgada.
La amplia variedad de tubos y accesorios que acabamos de presentar no termina en esta lista. Existen aún otros tipos, e incluso muchos que pueden manufacturarse a pedido, dependiendo de necesidades puntuales.
➔ NORMAS DE USO Y MANTENIMIENTO✔ Las herramientas giratorias ofrecen un mango más ergonómico y permiten acoplarles extensiones de longitud variable. La longitud se correlaciona directamente con la cantidad de torque que podemos aplicar (a mayor longitud, mayor torque) y eso facilita el empleo del torque correcto.
✔ Con un bocallave no es necesario elevar la herramienta giratoria ni el bocallave, gracias a un mecanismo especial de bloqueo que se encuentra en la cabeza de la herramienta giratoria. Esto significa que el conjunto bocallave-herramienta giratoria no solo representará un ahorro de tiempo, sino que también posibilitará el trabajo en áreas confinadas
✔ La medida del tubo siempre debe coincidir exactamente con la medida de la cabeza del tornillo o de la tuerca a manipular. Si se hace con un tubo de medida incorrecta se estropeará la tuerca y luego no se podrá aflojar.
✔ Emplear la llave tubo de forma que esté completamente abrazado y asentado a la tuerca, y formando un ángulo recto con el eje de tornillo que aprieta.
✔ Antes de realizar la torsión comprobar que los nudillos de la mano no chocarán con ningún objeto.
✔ Realizar la torsión girando hacia nosotros, nunca empujando.
✔ Las tuercas deberán apretarse sólo lo necesario, sin alargar el brazo de la llave con un tubo para aumentar la fuerza de apriete.
➔ NORMAS DE SEGURIDAD✔ No utilizar las llaves tubo para otro fin que no sea el suyo, especialmente, no usarlas como martillo para golpear.
✔ Mantener los tubos limpios de grasa u otras sustancias resbaladizas.
✔ No golpear con un martillo encima de la llave para apretar más fuerte.
✔ No alargar el brazo de la llave con un tubo para aumentar la fuerza de apriete.
