CONDENSADORES
DEFINICIÓN
Es un dispositivo para eliminar el calor de un sistema de refrigeración. El calor de un sistema de refrigeración se transfiere a un medio que lo absorba, y le traslada a un punto final determinado de antemano.
Es la puerta de salida del calor fuera del sistema.
Los dos medios básicos a los cuales el condensador cede su calor son el aire y el agua, escogidos por su disponibilidad en suficiente cantidad y su bajo costo.
El medio refrigerador debe estar siempre a una temperatura más baja que a la que el refrigerante se condensa.
El calor cedido por el refrigerante en un condensador debe ser igual al calor recogido por el medio condensado.
TIPOS DE CONDENSADORES
•Enfriados por agua, pasando directamente por el serpentín condensador, y recoge el calor del refrigerante a alta temperatura. Un aspecto importante es el hecho que el agua debe ir a contra flujo del refrigerante, para lograr el subenfriamiento, así evitar un excesivo flash-gas.
•Enfriados por aire, pasando directamente por el serpentín condensador, y recoge el calor del refrigerante a alta temperatura.
•Evaporativos, utiliza aire y agua como medio condensador. Los serpentines condensadores están mojados con agua. Pasando aire sobre ellos, parte del agua se evapora. El agua obtiene del refrigerante a alta temperatura el calor necesario para evaporarse.
Tipos de condensadores
Condensador de un equipo "Split"
Condensador para terrazas, con el compresor en su interior.
Condensador para terrazas de edificios, para grandes cargas térmicas
Vista interna de dos condensadores marinos de carcaza y tubos.
Vista de un condensador marino sin los cabezales.
Distintas configuraciones internas de condensadores marinos de carcaza y tubos.
Diagrama digital del flujo de agua de refrigeracion dentro de un condensador de tubos en "U" con tres diafragmas.
Dibujo esquemático de un condensador evaporativo.
Condensador para terrazas compatible con rociado de agua.
Esquema de un condensador evaporativo.
EVAPORADORES
Es la parte del sistema que absorbe el calor que no se desea para ser transferido al flujo refrigerante donde es transferido al medio condensador. Es la puerta de entrada del calor al sistema de refrigera.
Es la parte del sistema que absorbe el calor que no se desea para ser transferido al flujo refrigerante donde es transferido al medio condensador. Es la puerta de entrada del calor al sistema de refrigera.
Hay dos tipos básicos, el tipo seco o de expansión directa, y el inundado.
Los dos difieren en el método de circulación del refrigerante.
EI tipo seco es un tubo continuo en donde el refrigerante, a partir del dispositivo de control, es suministrado por un extremo y la línea de succión conectada al otro extremo. En este tipo no hay recirculación de líquido o gas, tampoco existe ninguna línea de separación de líquido o gas en ninguna parte del evaporador.
El tipo inundado se ha previsto una recirculación de líquido refrigerante, añadiendo una separación o cámara de carga. El líquido entra a la cámara de carga a través del dispositivo de control y cae al tubo del evaporador situado al fondo, entonces se evapora mientras pasa por el evaporador. Al abandonarlo, el líquido presente es separado del gas en la cámara de carga.
Al controlar el nivel del líquido y el líquido no evaporado recirculante asegura que toda la superficie del serpentín esté en contacto con el líquido refrigerante, bajo cualquier condición de carga.

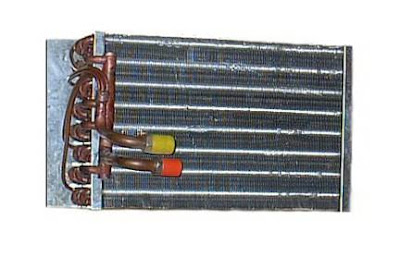

Evaporador de serpentín aleteado al interior de equipo de aire acondicionado tipo Split
Evaporador de serpentín aleteado y convección forzada para baja temperatura, sin bandeja de condensados
Evaporador con forzador de aire y control de temperatura incorporados.
Evapordor de techo con forzador integrado para cámars frigoríficas de gran tamaño.
