Llave de torque. Cálculos y algunas tablas.
Como ya sabemos, la llave de torque o torquimétrica, es una herramienta imprescindible en cualquier taller de motores, y sabemos que las hay de distintas formas y tipos.Aquí veremos algunos cálculos, consejos y tablas obtenidos de la hoja/manual de usuario de una llave de torque "de zafe" de una conocida marca nacional que siempre pueden ser de utilidad.
Uso de adaptadores

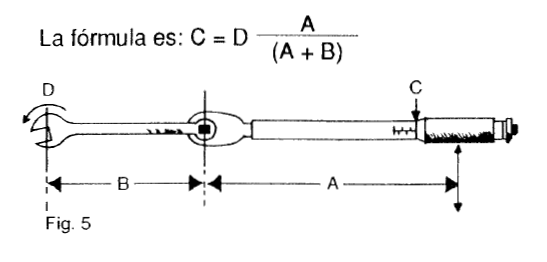

Cuando son usados accesorios especiales que agregan longitud a la llave de torsión, deben hacerse correcciones para compensar dicho agregado. Los adaptadores o extensiones suelen ser usados con una llave de torque por dos razones: 1. Para adaptar la llave de torque a guarniciones o aplicaciones especiales. 2. Para aumentar o multiplicar el torque pasada la capacidad de la llave. Si un adaptador está sujeto al cubo de una llave de torque la misma no dará el torque indicado por el ajuste del torquímetro. Una simple fórmula sin embargo le permitirá a usted determinar el torque final de cualquier adaptádor al bulón. (ver fig. 5).
Nota: la precedente fórmula es solamente aplicable a nuestros torquímetros.
Las letras en las fórmulas tienen el siguiente significado: A. Longitud de la llave de torque. B. Longitud del adaptador. C. Regulación de la llave de torsión. D. Torque desde el final de la extensión. La carga, cuando se usa una extensión debe ser aplicada en el centro del mango moleteado.
Fórmulas de conversión
FUENTE:
M.J.D. - APUNTES
